Bzučák

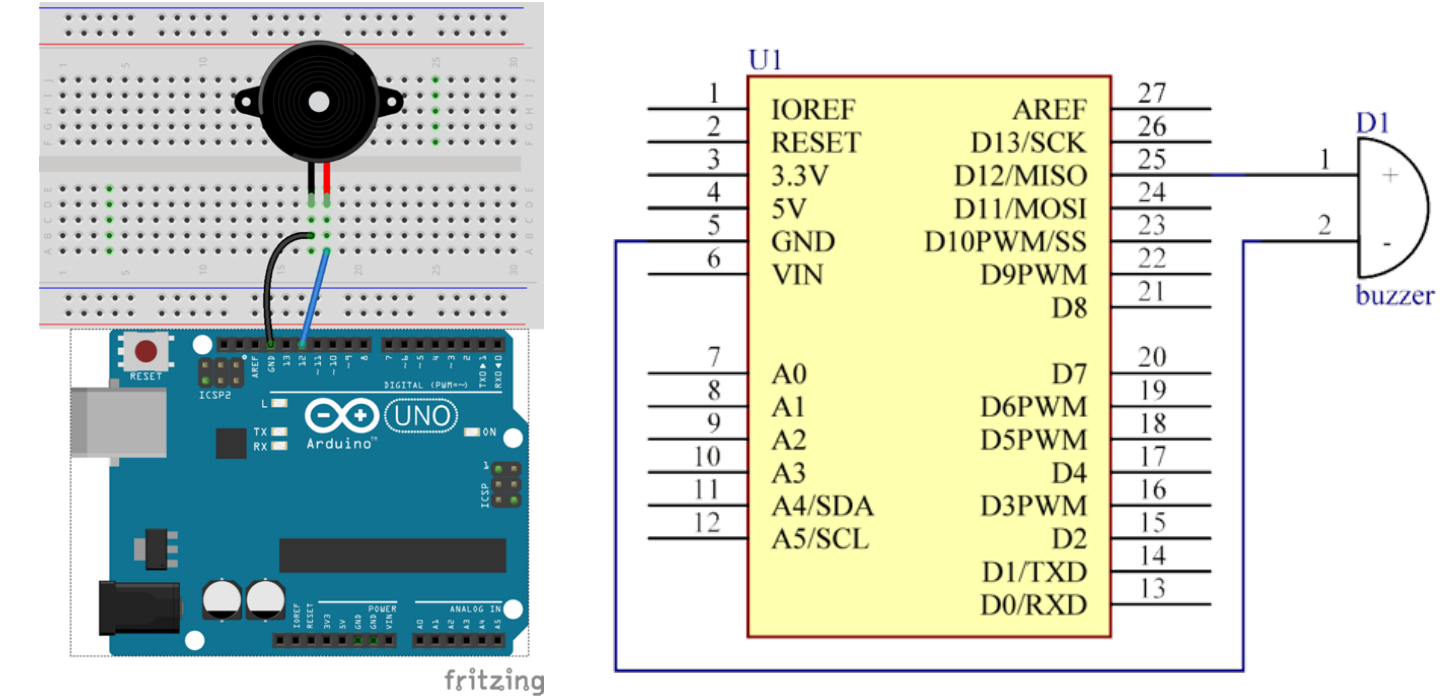

Popisek obrázku: bzučák zapojíte přes breadboard. Kladnou nožičku (+) propojíte s pinem 12 na Arduinu, druhou (zápornou) nožičku s GND.

Bzučáky se dělí na aktivní a pasivní. Aktivní bzučák má v sobě zabudovaný oscilátor, takže pípá hned, jakmile na něj pustíte napětí – stačí pin zapnout funkcí digitalWrite. Pasivní bzučák oscilátor nemá, a tak při stálém napětí jen tiše cvakne; potřebuje, abyste pin sami rychle zapínali a vypínali a tím vytvořili kmitání. V této lekci používáme aktivní bzučák, kterému pravidelným zapínáním a vypínáním pinu měníme výšku tónu.

1. Zapojte bzučák podle schématu – kladná nožička na pin 12, druhá na GND.
2. Zkopírujte kód do Arduino IDE a zkompilujte ho.
3. Nahrajte sketch do Arduina a poslechněte si, jak bzučák tvoří zvuky.

// Bzučák
// Bzučák využijete kdykoli, když budete chtít vytvořit nějaký zvuk.
// Email: podpora@laskakit.cz · Web: laskakit.cz

int buzzer = 12;                      // číslo pinu bzučáku

void setup() {
  pinMode(buzzer, OUTPUT);          // nastavení pinu bzučáku jako výstupu
}

void loop() {
  unsigned char i;                  // pomocná proměnná
  while (1) {
    // generování první frekvence
    for (i = 0; i < 80; i++) {
      digitalWrite(buzzer, HIGH);
      delay(1);                      // počkat 1 ms
      digitalWrite(buzzer, LOW);
      delay(1);                      // počkat 1 ms
    }
    // generování jiné frekvence
    for (i = 0; i < 100; i++) {
      digitalWrite(buzzer, HIGH);
      delay(2);                      // počkat 2 ms
      digitalWrite(buzzer, LOW);
      delay(2);                      // počkat 2 ms
    }
  }
}

• ×
  Bzučák je úplně tichý – nejčastěji je otočený obráceně. Kladná nožička (+) patří na pin 12, druhá na GND. Zkontrolujte také, že číslo pinu v kódu odpovídá zapojení.
• ×
  Bzučák jen tiše cvaká – nejspíš máte pasivní bzučák místo aktivního. Pasivní typ potřebuje střídání pinu (jako v kódu výše), zatímco aktivní pípá i při stálém napětí.
• ×
  Zvuk je moc tichý – ujistěte se, že nožičky bzučáku dobře drží v breadboardu a nejsou jen volně zasunuté.
