Senzor plamene

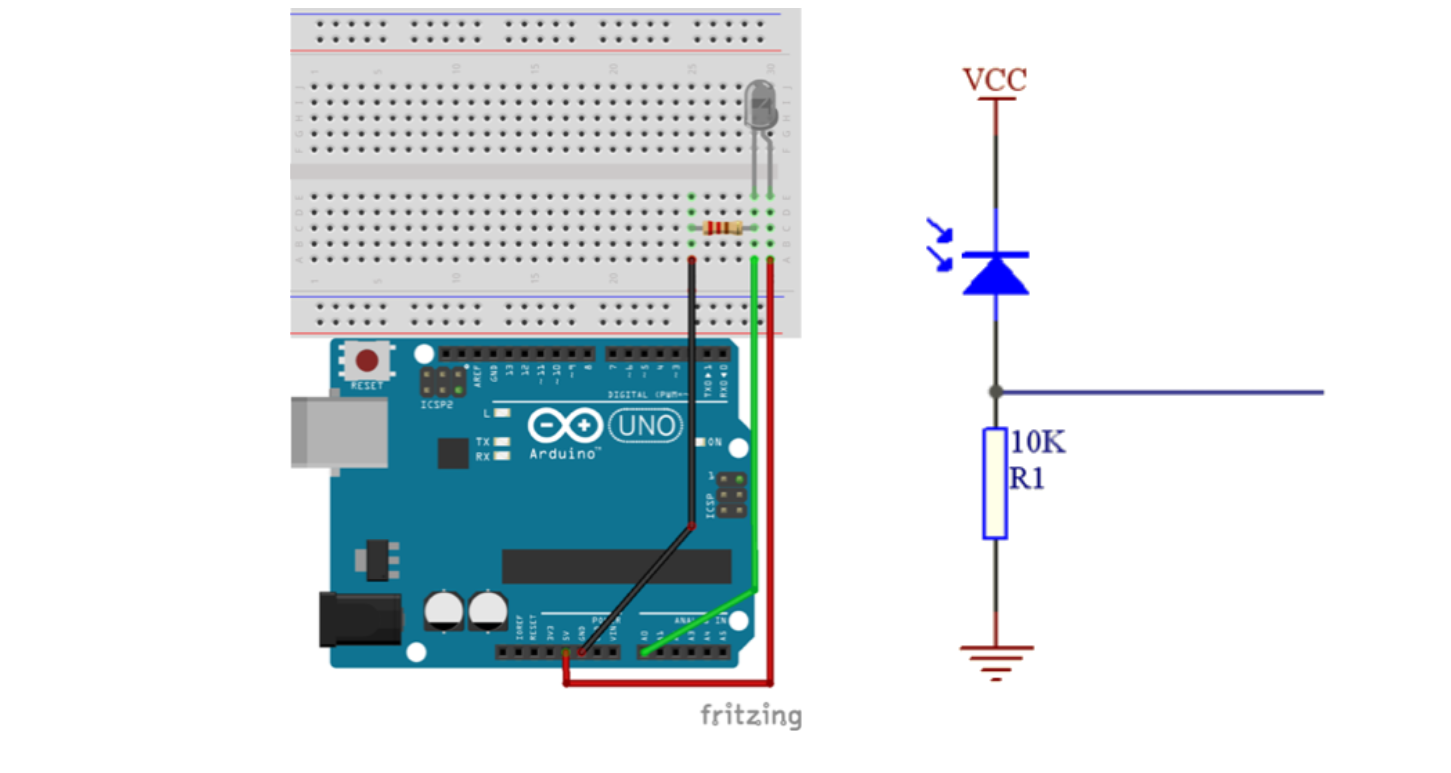

Popisek obrázku: kratší nožička senzoru (katoda) jde na 5 V, delší (anoda) přes rezistor 10 kΩ na GND. Z anody vede propojovací vodič na analogový vstup A0. Jako signalizace poslouží vestavěná LED u pinu 13.

Senzor plamene je vlastně infračervená fotodioda, která rozpozná světlo o vlnové délce zhruba 700 až 1000 nm – přesně v tomto rozsahu vyzařuje plamen. Čidlo je zapojené jako dělič napětí s rezistorem 10 kΩ, takže když se objeví oheň, napětí na vstupu A0 se změní. Arduino tuto hodnotu přečte funkcí analogRead a porovná ji s nastaveným prahem. Překročí-li ho, znamená to oheň poblíž a Arduino rozsvítí LED.

1. Sestavte obvod podle schématu a tabulky výše – senzor jako dělič s 10 kΩ a jeho anodu na A0.
2. Zkopírujte kód do Arduino IDE, zkompilujte ho a nahrajte do Arduina.
3. Přibližte k čidlu plamen (například zapalovač) a sledujte, jak se rozsvítí LED u pinu 13.

// Senzor plamene
// Když přiblížíte k čidlu zapalovač, LED na pinu 13 se rozsvítí.
// Email: podpora@laskakit.cz · Web: laskakit.cz

int flame = A0;                  // číslo pinu senzoru
int LED = 13;                    // číslo pinu LEDky
int val = 0;                     // inicializace proměnné

void setup() {
  pinMode(LED, OUTPUT);          // LED jako výstup
  pinMode(flame, INPUT);         // senzor jako vstup
  Serial.begin(9600);            // spustit sériový monitor na 9600 Bd
}

void loop() {
  val = analogRead(flame);        // přečíst hodnotu z čidla
  Serial.println(val);            // vypsat hodnotu do sériového monitoru
  if (val > 30) {                 // pokud je hodnota větší než 30
    digitalWrite(LED, HIGH);      // zapnout LEDku
  } else {
    digitalWrite(LED, LOW);       // jinak ji vypnout
  }
  delay(500);                     // počkat 500 ms
}

• ×
  LED svítí pořád, nebo vůbec – podle hodnot v sériovém monitoru si dolaďte práh v podmínce if (val > 30). Když je v místnosti hodně světla, číslo zvyšte.
• ×
  Čidlo nereaguje – zkontrolujte polaritu. Kratší nožička (katoda) patří na 5 V, delší (anoda) přes rezistor 10 kΩ na GND a z ní vodič na A0.
• ×
  S ohněm pracujte opatrně – čidlo testujte jen krátce a v bezpečné vzdálenosti. Nikdy nenechávejte otevřený plamen bez dozoru.
