LED Tekoucí potok

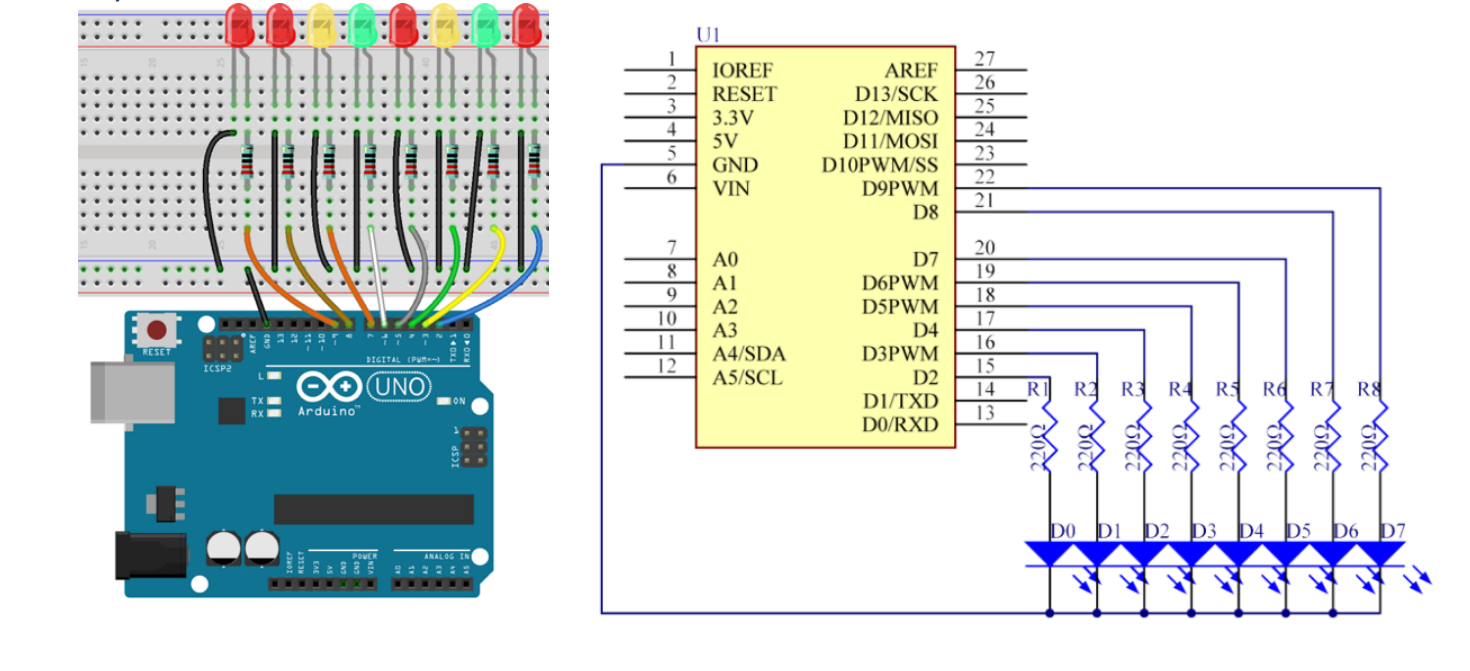

Popisek obrázku: osm LED vedle sebe v řadě. Delší nožka každé LED jde přes vlastní rezistor 220 Ω na piny 2 až 9 (postupně), kratší nožky všech LED jsou společně připojené na GND.

Princip je jednoduchý: rozsvěcujeme osm LED za sebou, jednu po druhé, s malou prodlevou mezi nimi. Když to běží dostatečně rychle, oko vidí plynulý pohyb světla – jako vlnu nebo tekoucí vodu. Aby se kód zbytečně neopakoval osmkrát, použijeme cyklus for, který projde piny 2 až 9 a u každého řekne „rozsviť, počkej, zhasni“.

Dobré vědět: cyklus for je v programování základní nástroj – nechá vás udělat stejnou věc mnohokrát za sebou jediným kouskem kódu. Místo osmi řádků digitalWrite tak napíšete jen jeden a necháte ho proběhnout pro všechny piny.

1. Sestavte obvod – osm LED v řadě, každou přes vlastní rezistor 220 Ω na piny 2 až 9, kratší nožky společně na GND.
2. Zkopírujte kód do Arduino IDE.
3. Zkompilujte ho a nahrajte do Arduina.

// LED Tekoucí potok
// Osm LED v řadě se postupně rozsvěcuje a zhasíná jako tekoucí voda
// Email: podpora@laskakit.cz · Web: laskakit.cz

const int lowestPin  = 2;   // pin první LEDky
const int highestPin = 9;   // pin poslední LEDky

void setup() {
  // nastavení pinů 2 až 9 jako výstupů
  for (int thisPin = lowestPin; thisPin <= highestPin; thisPin++) {
    pinMode(thisPin, OUTPUT);
  }
}

void loop() {
  // rozsvítit LEDky od první do poslední
  for (int thisPin = lowestPin; thisPin <= highestPin; thisPin++) {
    digitalWrite(thisPin, HIGH);   // zapnout LEDku
    delay(100);                       // počkat 100 ms
  }
  // zhasnout LEDky od poslední do první
  for (int thisPin = highestPin; thisPin >= lowestPin; thisPin--) {
    digitalWrite(thisPin, LOW);    // vypnout LEDku
    delay(100);
  }
  // a zpět – rozsvítit od poslední do první
  for (int thisPin = highestPin; thisPin >= lowestPin; thisPin--) {
    digitalWrite(thisPin, HIGH);
    delay(100);
  }
  // zhasnout od první do poslední
  for (int thisPin = lowestPin; thisPin <= highestPin; thisPin++) {
    digitalWrite(thisPin, LOW);
    delay(100);
  }
}

• ×
  Jedna LED v řadě nesvítí – bývá otočená nebo špatně zapojená. Zkontrolujte u ní směr (delší nožka přes rezistor k pinu) a že rezistor i drátky pevně drží v breadboardu.
• ×
  Vlna běží v jiném pořadí, než čekáte – nejspíš jsou prohozené dráty mezi piny a LED. Projděte zapojení podle tabulky: LED 1 → pin 2 … LED 8 → pin 9.
• ×
  Nesvítí vůbec nic – ověřte společnou GND. Všechny kratší nožky LED musí být spojené a vedené na pin GND Arduina.
